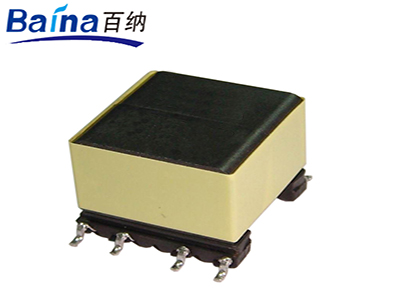

產品名稱：EP13
產品簡介：
一. EP13高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EP13-01 |
臥式 |
Ⅰ |
15.0 |
14.5 |
13.5 |
5 |
2.5 |
5 |
2.5 |
10.0 |
Φ0.5 |
|
EP13-02 |
臥式 |
II |
14.0 |
14.0 |
12.8 |
5 |
2.5 |
5 |
2.5 |
17.1 |
Φ0.7 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EP13高頻變壓器。
二. EP13高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：5.0 to 15.0 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EP13高頻變壓器的特點
EP13高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EP型變壓器是一款高性能的高頻變壓器，它不僅休積小，功率較大，而且因為他的線包大部分被磁芯屏蔽了起來，所以他的抗干擾能力和防輻射性能均非常高，同時由于這種屏蔽，其漏感和EMI參數也非常好，適用于要求非常高的開關電源等電子線路中。
四. EE13高頻變壓器的應用
EP13高頻變壓器常應用于數碼相機電源變壓器、DC-DC轉換器、驅動變壓器、開關電源共模電感、 XDSL變壓器等。
五. EP13高頻變壓器價格
EP13高頻變壓器的價格區間一般在1.5 -2.8元之間，價格主要取決于產品的工藝復雜程度、客戶對
原材料的要求，以及是否要求過安規認證等。
