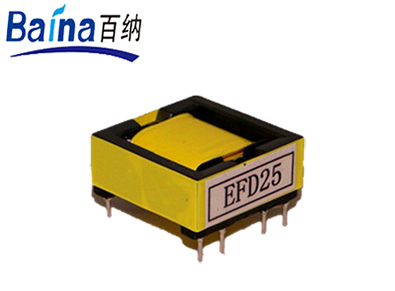

產品名稱：EFD25-1
產品簡介：
一.EFD25高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EFD25-01 |
臥式 |
Ⅰ |
26.0 |
27.0 |
14.0 |
5 |
5.0 |
5 |
5.0 |
22.5 |
Φ0.8 |
|
EFD25-02 |
臥式 |
Ⅱ |
26.0 |
26.5 |
13.5 |
5 |
5.0 |
5 |
5.0 |
28.6 |
Φ1.1 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EFD25高頻變壓器。
二.EFD25高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：15 to 50 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EFD25高頻變壓器的特點
EFD25高頻變壓器具有尺寸小，高度低，價格便宜，可靠性高的特點。EFD型變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會(huì )提高；其它性能接近于EE型和EC型變壓器。
四.EFD25高頻變壓器的應用
EFD25高頻變壓器常應用于DC-DC轉換器、驅動變壓器、升壓變壓器、手持式開關電源充電器等。
五.EFD25高頻變壓器價格
EFD25高頻變壓器的價格區間一般在3.0-6.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
